集成電路
集成電路
Integrated Circuit

UTC4145 漏電保護器電路

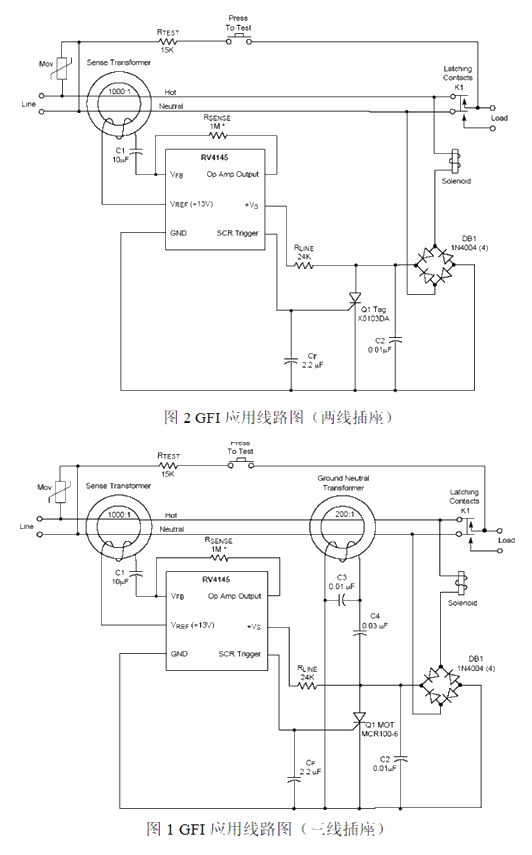

    UTC4145 是一個接地故障斷路器。它能夠檢測到不良的接地條件,譬如一裝置(與交流電路反相連接的)接觸到水時,它會(huì )在有害或致命的電擊發生之前將電路斷開。它包括一個26V的齊納分流穩壓電路,一個功率放大器和一個可控硅驅動。外加2個變壓器,一個橋式整流器,一個可控硅,一個繼電器和一些附加器件。UTC4145能檢測并保護從火線到地線,從零線到地線的故障.這種簡單而傳統的電路設計能夠確保其應用自如和長時間的可靠性。



產品特性

* 不需要分壓器

* 直接連接可控硅

* 交流電整流穩壓產生26V的電源電壓

* 可調靈敏度

* 檢測地與零線故障

* 符合 U.L.943 標準

* 450uA 靜態電流

* 適合于120V或220V
